설치류 보행 분석 시스템 - Rodent Gait Analysis System (Rat & Mouse)

Gait Fine Analysis System for Rat & Mouse

Rodent Gait Analysis System - 설치류 보행 분석 시스템



보행 분석(Gait analysis)은 보행 규칙성(walking regularity)을 연구하는 검사 방법으로, 생체역학적(biomechanical) 및 운동학적 방법(kinematic means)을 통해 보행 이상에 대한 주요 연결 고리와 영향 요인을 밝혀 재활 평가 및 치료를 연구하고, 임상 진단, 효능 평가 및 손상 기전 연구에 기여합니다.



Rodent Gait Analysis System - 설치류 보행 분석 시스템

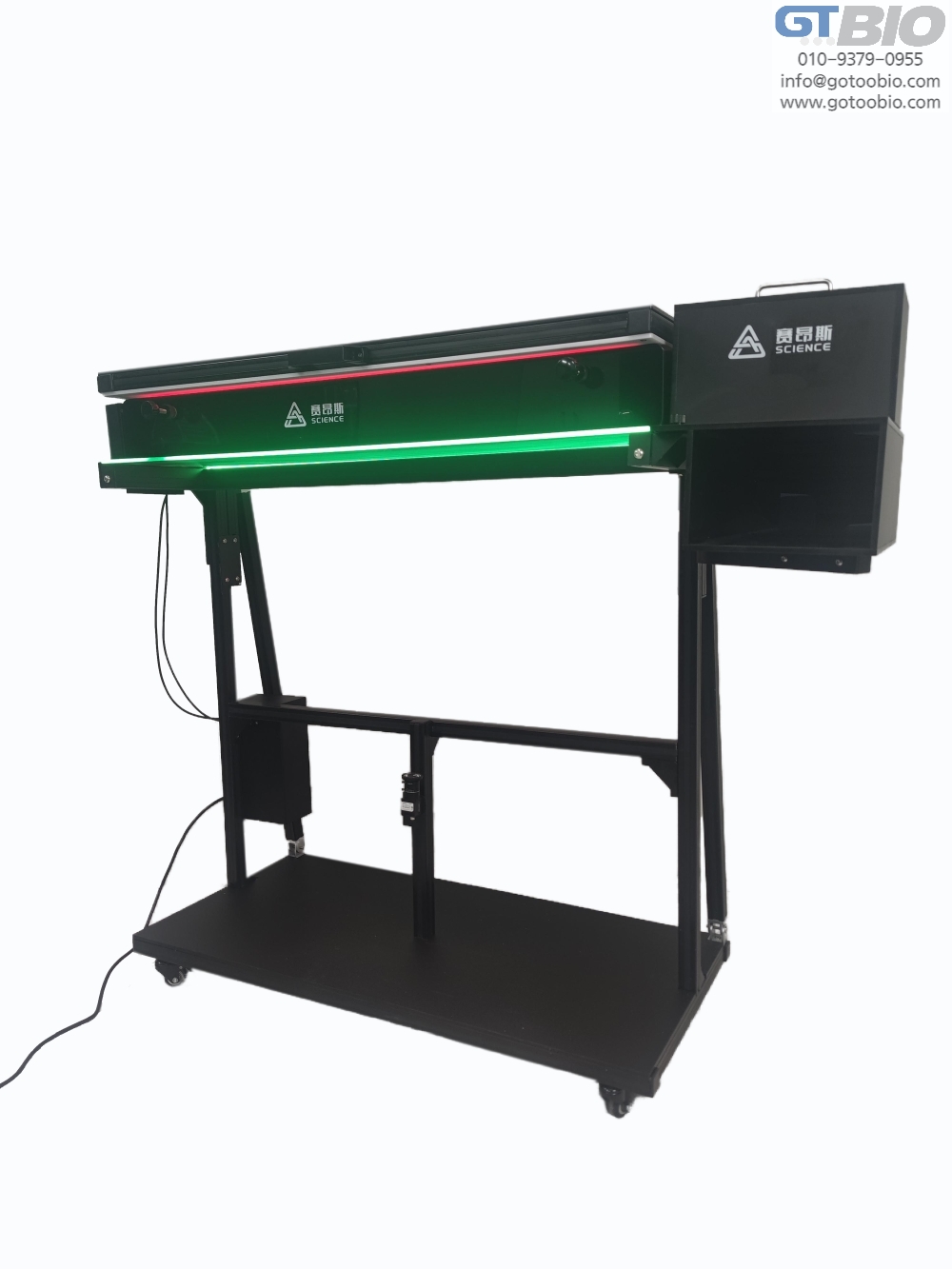

Rodent Gait Analysis System 구성

보행 정밀 분석 시스템(Gait Fine Analysis System)은 보행 및 이동을 평가하는 연구 시스템입니다. 조명 시스템(Lighting system）, HD 컬러 카메라（HD Color Camera), 보행로(Walkway）, 컴퓨터 워크스테이션（Computer workstation), 그리고 소프트웨어 (Software)로 구성된 완벽한 시스템으로, 48개 이상의 매개변수에 대한 설치류(Rat, Mouse)의 이동 능력을 정량적으로 기록하고 자동으로 분석할 수 있습니다.



Rodent Gait Analysis System - 설치류 보행 분석 시스템

Rodent Gait Analysis System 특징

• 가스 모듈(Gas module) (0-100 kpa 조절 가능)을 사용하면 동물이 walkway를 따라 표준 걷기(standard walking）로 빠르게 훈련될 수 있습니다.
• 사운드 모듈 자극（Sound module stimulation）(1~130dB 순음, 백색소음)이 가능합니다.(선택사항)
• 마우스가 ROI 영역에 들어갈 때만 자동으로 비디오 녹화가 시작되고, 마우스가 ROI를 벗어나면 자동으로 녹화가 중지되고 비디오가 저장됩니다.
• 다양한 발자국（Various footprints)을 매우 짧은 시간 안에 인식하고 분류하여 높은 정확도를 보장합니다.
• Interactive Footprints Correction module을 사용하면 프레임별 버튼을 누르고 진행률 표시줄을 움직이는 등의 방법으로 오류를 감지할 수 있습니다. 수정 후 감지를 다시 시작하면 보행 분석의 정확도를 크게 향상할 수 있습니다.
• 소프트웨어에 카메라 매개변수 조정 기능이 통합되어 있어 카메라 게인(0~16), 노출 시간(5000~15000), 프레임 속도(최대 165)를 유연하게 조정할 수 있습니다. 카메라 조정을 통해 비디오 프레임 품질을 쉽게 향상할 수 있습니다.
• 소프트웨어는 카메라 매개변수 조정 기능을 통합하여 카메라 게인(0~16), 노출 시간(5000~15000), 프레임 속도(최대 165)를 유연하게 조정할 수 있습니다. 카메라 조정을 통해 비디오 프레임 품질을 쉽게 향상할 수 있습니다.

Rodent Gait Analysis System Specification

Adjustable high speed color camera

조절 가능한 고속 컬러 카메라

• The software integrates the camera parameter adjustment function, which can flexibly adjust the camera gain (range 0-16), exposure time (range 5000-15000) and frame rate (maximum 165). Video frame quality can be easily improve through the camera adjustment.

lIntelligent & Automatic Recording

• Video recording will start only when the mice enter the ROI area, and automatically stop recording and video save after the mice leave the ROI.
• Maximum and minimum run duration, minimum number of compliant runs to acquire and maximum rate of change of speed are set before the start of detection to avoid failure of acquisition and ensure consistency of video recording.

Automatic Footprint Classification

• The built-in algorithm recognize and classify the various footprints in a very short time, and ensure the high accuracy, which takes the manual labor of classifying each footprint out of your hands to save your experiment time in half.

Interactive Footprints Measurements & Correction

설치류 발자국 측정 및 수정

• The Interactive Footprints Correction module allows you to detect the error by pressing the frame-by-frame button and moving the progress bar etc. After the correction, detection can be restarted which can greatly improve the accuracy of the Gait Analysis.

Visualization

쥐의 몸통에 흰색 곡선을 그려 몸통 모양을 표시

• After the footprint classification, rectangular box in different color will be used to in the footprint and a white curve will be drawn on the body of the mouse to show the body shape.

모든 동물의 발자국은 보도에 표시

• All footprints of the animal will be shown on the walkway.

발자국을 확대하여 발자국의 각 세부 사항을 보여줄 수 있습니다.

• Paw landing situation at various moments, that is, the time sequence diagram.
• 2D diagram of Intensity reflects the maximum and average intensity when the paws touch the ground.
• 3D diagram of Intensity displays the intensity in each position of the paws in real time.

2D 다이어그램은 발이 땅에 닿을 때의 최대 강도와 평균 강도

3D 다이어그램은 각 발의 위치에 대한 강도를 실시간으로 표시



설치류 보행 미세 분석 시스템의 자세한 설명과 견적이 필요하시다면 아래의 연락처로 문의 부탁드립니다.



항상 최선을 다하겠습니다.



감사합니다.
