Small Animal (mice,Rat) CMAP System - Compound Muscle Action Potentials

소동물, 설치류 EMG (CMAP) 측정 시스템

RS-EMG-SA는 복합 근육 활동 전위(cMAP)와 신경 전도 속도를 연구하기 위해 제작되었습니다. EMG 기록의 4~8채널 또는 EMG와 ECG 기록의 조합과 함께 사용됩니다. 설치류 및 기타 작은 동물의 데이터를 기록하는 데 최적화되어 있습니다.



근전도와 동시에 심전도 측정이 가능하며 셈서 추가 시 BP 측정도 동시에 가능합니다.

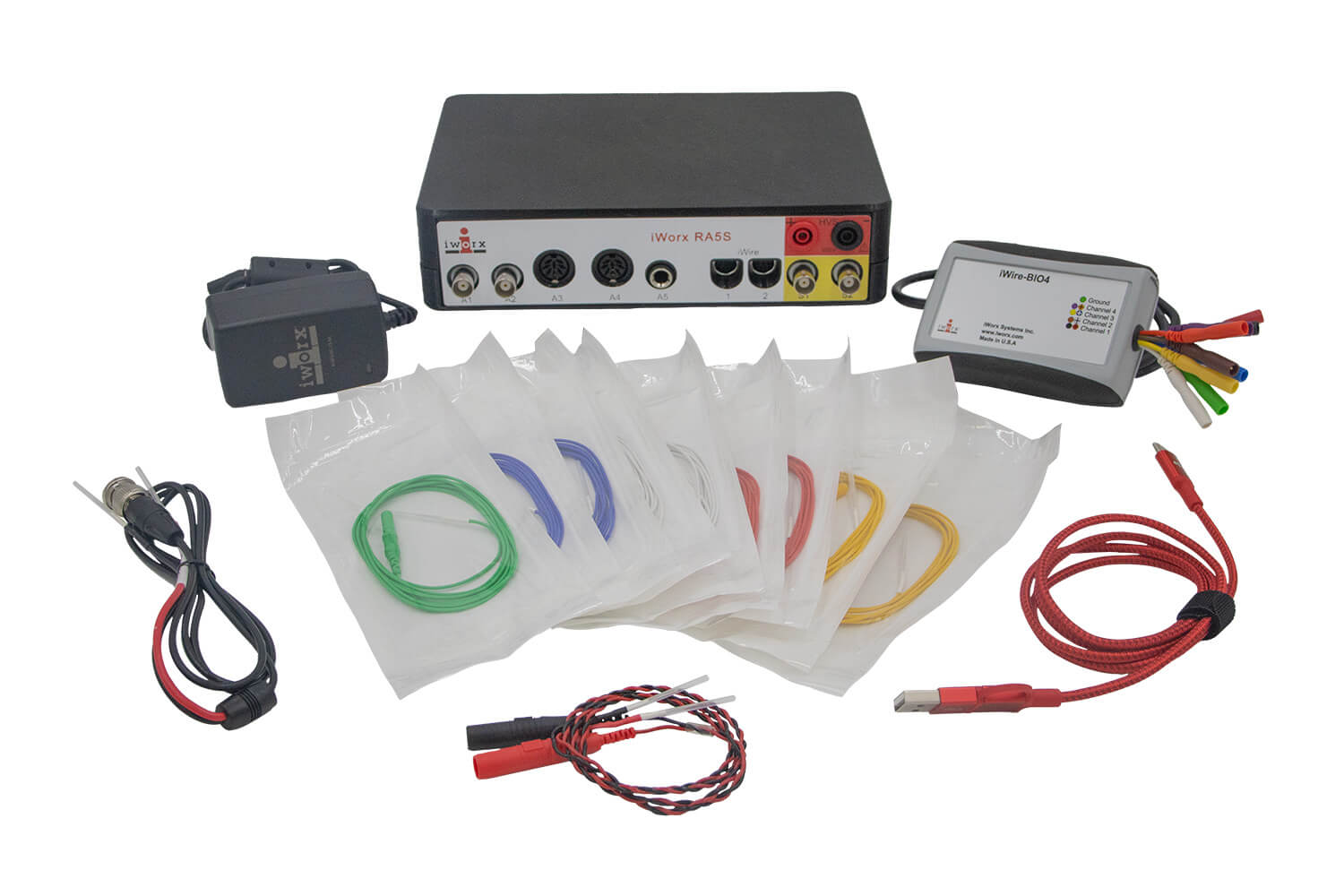

4채널 CMAP  측정 시스템 iWorx



CMAP(Compound Muscle Action Potentials) 측정 및 분석

마우스나 렛 처럼 설치류 및 소동물의 EMG 측정이 가능한 시스템으로 측정 및 기본적인 분석 시스템을 포함하고 있습니다. 옵션으로 구성가능한 자동분석 소프트웨어 추가도 가능합니다.



CMAP 자동분석 소프트웨어

LabScribe Action Potentials Module - Analyze Action potentials data with LabScribe.

• 전기 자극 채널이 자동 동기화되어 있으며 자극시점이 표시됩니다.
• 기울기 변화에 따라 피크의 시작과 끝을 표시하거나 최대 미분 선이 기준선과 교차하는 지점을 표시합니다.
• 피크 시작점과 최대값까지의 지연 시간을 측정합니다.



CMAP 분석소프트웨어에는 아래의 분석이 가능합니다.

• Maximum: Maximum amplitude voltage for the selected action potential.
• Minimum: Minimum amplitude voltage for the selected action potential.
• Latency Start : Time from start of the cycle or Stimulus to the Peak Start
• Latency Peak : Time from start of the cycle or Stimulus to the Peak Maximum
• Pre Max dAdt: Maximum derivative of action potential before the peak.
• Pre Min dAdt: Minimum derivative of action potential before the peak.
• Post Max dAdt: Maximum derivative of action potential after the peak.
• Post Min dAdt: Minimum derivative of action potential after the peak.
• Amplitude: Plto – PeakStartAmplitude.
• Rise Time: Time from PeakStart to Maximum.
• Minimum Time: Time from PeakStart to Minimum.
• Peak Stop: Time where the peak ends.
• Cycle Duration: Time from PeakStart to PeakStop

기본적인 소프트웨어에서도 분석이 가능합니다.



측정된 데이터는 Raw Data 저장, txt, Matlab, edf 등의 다양한 확장자로 변경 저장 가능합니다.



내장된 전기자극기를 이용하여 0~15V 의 V자극이 가능하며 HVS 0~20mA의 자극도 가능합니다.
