4채널 변환 증폭기 4 Channel Amplifier (signal conditioner)

4 채널 변환 증폭기

4채널 변환 증폭기

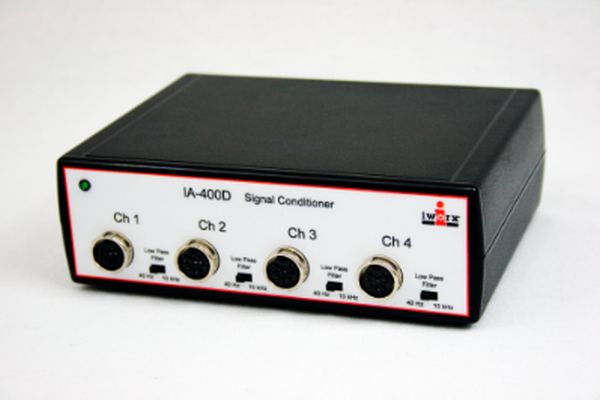

IA-400D는 iWorx 브랜드 트랜스듀서용 신호 컨디셔너로 Power, Gain 및 Noise 필터링의 4개 채널을 제공합니다.

시스템 노이즈와 오프셋이 낮아 고해상도 데이터 수집 시스템과 함께 사용하기에 적합합니다.



Filters



각 채널에는 40Hz 또는 10kHz의 low pass filter를 선택할 수 있는 스위치가 있습니다



blood pressure 또는 force을 측정하는 데 사용되는 것과 같은 low-bandwidth transducers 및 더 넓은 대역폭이 필요한 애플리케이션의 신호를 조절하는 데 이상적인 설루션입니다.



C-ISO-256과 함께 사용하면 IA-400D를 사용하여 사람의 ECG, EMG 등과 같은 생체 전위를 측정할 수 있습니다.



Gain Control

Gain 컨트롤은 매우 간단합니다.

DIN-8 커넥터의 programming resistor은 Gain을 설정하는 데 사용됩니다.

iWorx transducers는 IA-400D Gain을 주어진 측정에 대해 최적의 값으로 설정합니다.

iWorx 트랜스듀서만 사용하도록 제한하지 않습니다.

여러 타사 브랜드의 트랜스듀서 및 별도의 센서류는 IA-400D와 함께 작동하도록 수정할 수 있습니다.

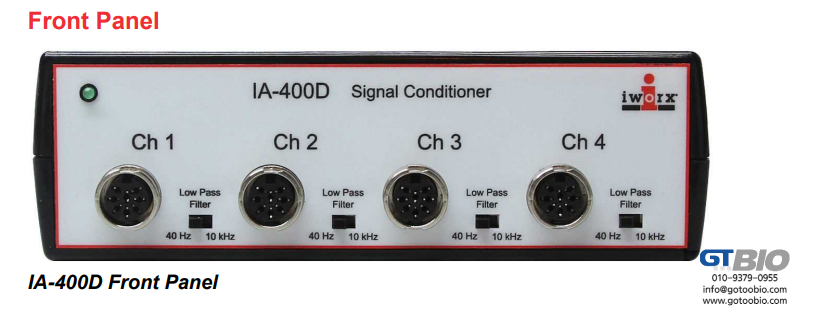

전면의 DIN8 4채널과 필터 스위치

 Offset

inherently low offset device

bridge-style transducers의  low offsets 특성과 iWorx data acquisition systems의 high resolution과 함께 오프셋 제어의 필요성을 최소화하여 세팅이 간단합니다.

IA-400D는 내구성과 노이즈 내성을 모두 제공하는 로우 프로파일 인클로저에 패키지 되어 있습니다.

이 장치는 17.5cm x 13.5cm x 6cm에 불과한 작은 크기를 가지고 있으며 여러 장치를 쉽게 쌓아 올리는 방식으로 공간을 절약할 수 있습니다.

BP와 PPG 연결하여 사용 예

Interfacing to other Transducers:

iWorx는 변환기 연결을 위한 다양한 어댑터 케이블을 제공합니다.

다양한 표준 인터페이스 케이블 옵션을 확인이 필요합니다.

예를 들어 C-DIN-GRASS-F 케이블을 사용하여 Grass FT-03 또는 FT-10 Force transducers와 인터페이스 할 수 있습니다.

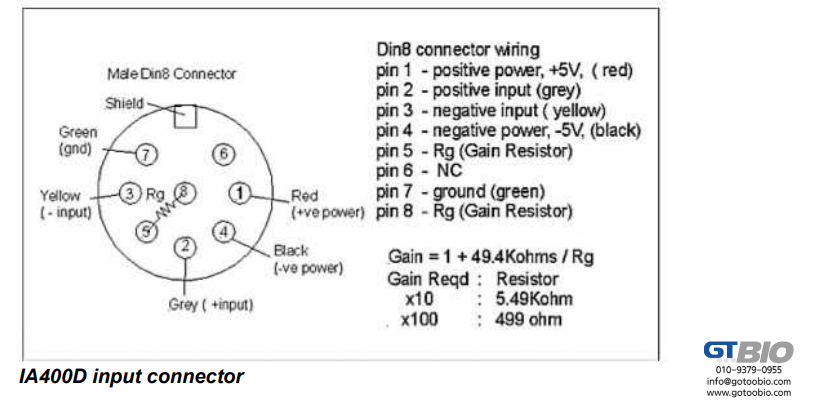

DIN8 핀정보

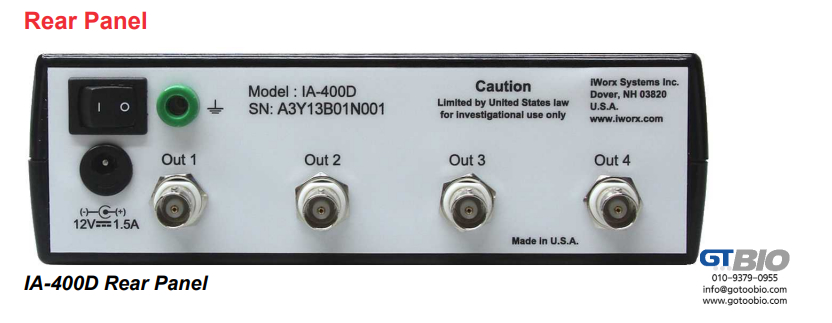

IA-400D 백패널 BNC 출력

측정된 데이터는 BNC로 각각 출력이 가능합니다.

이 BNC케이블을 다양한 데이터 레코더에 연결하여 데이터를 측정 및 분석 가능합니다.

iWorx의 생체신호 측정기 BNC 포트를 이용하여 BNC to BNC 연결만으로 사용 가능하며 타사의 Daq 보드나 개발한 장비의 입력 포트에 연결하여 측정된 데이터를 동기화할 수 있습니다.

Specifications

Number of channels	Four (DIN8 connectors)
Operational Modes	Bridge
Low-pass Filter	Switchable 40 Hz and 10K Hz (± 10%) 8 pole Bessel filter
Input Impedance	10 gigOhm
Transducer Excitation Voltage	± 5 VDC
Gain	110K (set by transducer)
CMRR
Gain = 1	> 80 dB (Minimum) / >92 dB (Typical)
Gain = 10	> 95 dB (Minimum) / >110 dB (Typical)
Gain = 100	> 110 dB (Minimum) / >120 dB (Typical)
Gain = 1000	> 112 dB (Minimum) / >135 dB (Typical)
System Noise	<10 µV (RTI) / < 2 µV (RTO)
Number of Outputs	4 single-ended BNC connectors
Output Impedance (Maximum)	<10 Ohm (Maximum) / <1 Ohm (Typical)
Current	100mA / channel
Power	12 VDC, 1.5 A
Enclosure	Plastic
Dimensions	17.5 cm W, 13.5 cm D, and 6 cm H
