iWorx System을 이용한 GSR(galvanic skin response) 피부전도도 측정하기 Isolated GSR,EDA,SCL,SCR Recorder

GSR (galvanic skin response) or EDA ( Electrodermal activity) 측정기



GSR을 측정할 수 있는 다양한 장비를 소개해 드립니다.



간단하게 GSR만 측정할 수 있는 장비부터 시작해서 다양한 생체신호를 유선과 무선으로 측정하면서 동시에 GSR을 측정할 수도 있습니다.



심리학, 생리학, 의공학 등 다양한 실험에서 이 제품을 활용할수 있습니다.



모든 GSR장비는 LabScribe 측정 및 분석 소프트웨어가 함께 제공되어 활용하실 수 있습니다.



여러 질문에 반응하는 GSR 데이터 예시

GSR이란(뜻)?

전기 피부 반응 Galvanic Skin Response(GSR)은 여러 전기 피부 반응(EDR) 중 하나입니다.



EDR은 환경적 사건과 개인의 심리적 상태 사이의 상호 작용으로 인한 개인 피부의 전기적 특성 변화입니다.



인간의 피부는 전기의 좋은 전도체이며 약한 전류가 피부에 전달되면 해당 신호에 대한 피부의 전도 변화가 발생할 수 있습니다.

측정되는 변수는 피부 저항 또는 그 반대의 피부 전도도입니다.

옴의 법칙에 따르면 skin resistance(R)은 피부의 두 전극 사이에 인가된 voltage(V)을 피부를 통과하는 current(I)로 나눈 값과 같습니다.



법칙은 R=V/I로 표현될 수 있습니다..





GSR amplifier는 전극을 통해 피부에 일정한 전압을 인가합니다.



인가되는 전압은 너무 작아서 개인이 느끼거나 인지할 수 없습니다.

전압이 가해지면 피부에 흐르는 전류를 감지하여 표시할 수 있습니다.



피부에 가해지는 정전압을 알고 전류의 흐름을 측정할 수 있기 때문에 피부의 전도도는 GSR 증폭기에 의해 결정될 수 있습니다.



GSR 증폭기의 출력은 마이크로지멘스 microSiemens(μS)라는 단위로 표시되는 피부의 전도도입니다.



SCL and SCR?

두 가지 유형의 피부 전도도가 특징인 tonic과 phasic입니다. Tonic skin conductance는 특정 개별 환경 이벤트가 없는 경우 skin conductance의 기준 수준이며 일반적으로 Skin Conductance Level(SCL)이라고 합니다.



각 사람은 10-50 µS 범위의 일반적인 tonic levels과 함께 다른 SCL을 가지고 있습니다. Tonic skin conductance levels은 개인의 심리적 상태 및 자율 신경계 조절에 따라 시간이 지남에 따라 다릅니다.



Phasic skin conductance는 이벤트가 발생할 때 변경되는 유형입니다. Discrete environmental stimuli(시각, 소리, 냄새 등)은 시간과 관련된 피부 전도도의 변화를 유발합니다. 이를 일반적으로 Skin Conductance Responses(SCR)이라고 합니다.



SCR은 10-20초 동안 지속될 수 있는 피부 전도도의 증가이며 이후 Skin Conductance Level(SCL)의 tonic or baseline level수준으로 되돌아갑니다.



이러한 단계적 변화를 간단히 GSR이라고 합니다.



1. GSR만 측정 가능한 장비

GSR (galvanic skin response) or EDA ( Electrodermal activity) 측정기

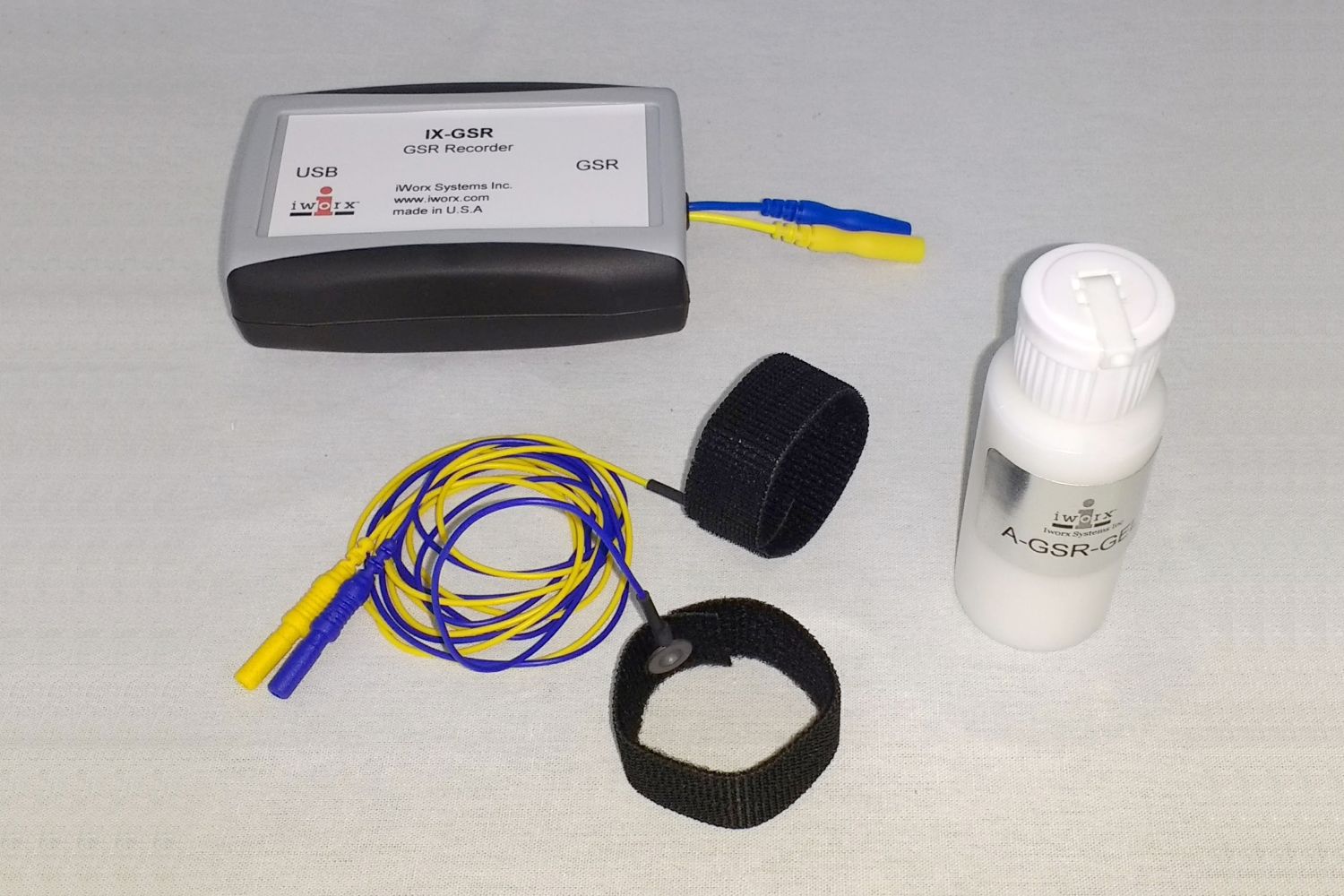

Electrodermal activity (EDA), is the property of the human body that causes continuous variation in the electrical characteristics of the skin. Historically, EDA has also been known as skin conductance, galvanic skin response (GSR), electrodermal response (EDR), psychogalvanic reflex (PGR), skin conductance response (SCR), and skin conductance level (SCL).? Human extremities, including fingers, palms, and soles of feet display different bio-electrical phenomena. IX-GSR, is a GSR meter( or a skin conductance meter) which displays the change electrical conductance between two points over time.



1 채널 피부 전도도 측정기로 하나의 GSR을 측정할 수 있습니다. 측정된 데이터는 txt, edf, mat, xls 등으로 변환 저장되므로 별도의 다른 생체신호측정기와 동시 측정 후 데이터를 통합할 수 있습니다.



이벤트 관련 정량화할 수 있는 GSR 값(parameters)

• amplitude, in microSiemens
• latency
• rise time
• half-recovery time, in seconds

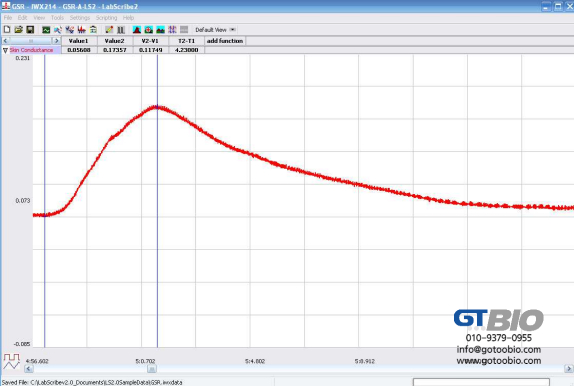

GSR측정 분석 예시

The amplitude of an event-related GSR is the difference between the tonic skin conductance level, at the time the response was evoked, and the skin conductance at the peak of the response.

Latency is the time between the stimulus and the onset of the event-related GSR; latency values should be about three seconds or less.

Rise time is the time between the onset of the event-related GSR and the peak of the response; typical values for rise time are one to three seconds.

Half-recovery time is the time between the peak of the response and the point after the peak when the conductance returns to an amplitude that is one-half the amplitude of the peak; typical values for half-recovery time are two to ten seconds



2. 1 채널 GSR + 3 채널 BioPotential (ECG, EMG, EEG, EOG, EGG)

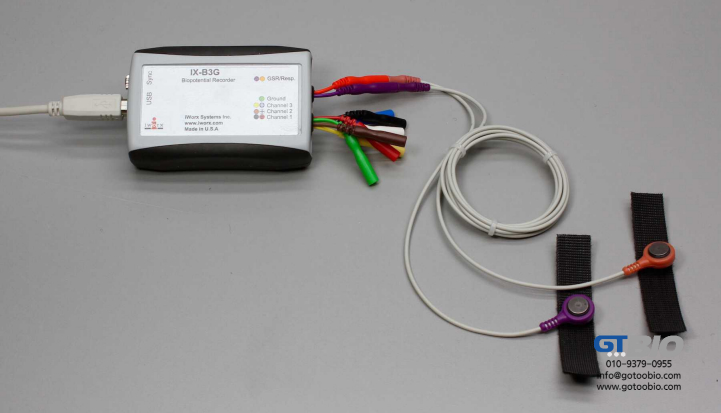

1채널 GSR + 3채널 BioPotential (ECG, EMG, EEG, EOG, EGG)

GSR과 동시에 심전도, 근전도, 뇌파, 안전도, 위전도 중 3개를 동시에 단일 상대에게 측정할 수 있습니다. 즉 GSR과 동시에 심전도와 근전도 2 채널 또는 6Lead ECG와 1채널 EOG측정 등 다양한 연구 및 교육에 활용할수 있습니다.



3. 무선 2 채널 심전도, 근전도, 뇌파장비와 동시에 GSR 측정

멀티 채널 생체신호측정기의 충전독에서 분리되는 무선 2채널 심전도, 근전도, 뇌파 측정기



무선 2채널 심전도, 근전도, 뇌파, 안전도, 위전도 측정장비와 함께 사용할 수 있는 GSR 측정기입니다. 무선으로 생체 전위 신호를 측정하면서 유선으로 GSR을 측정합니다.



유무선 통합장비로 다양한 센서를 혼합하여 동시에 생체신호를 측정할 수 있습니다.

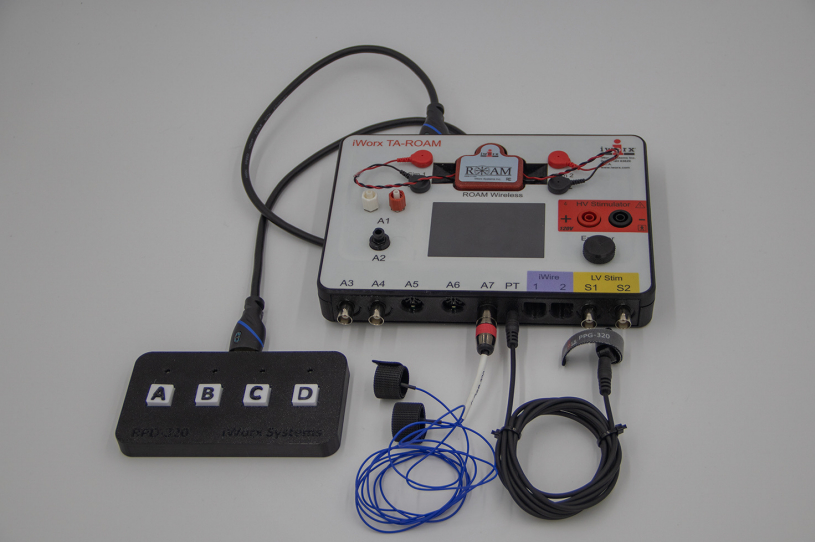

리스폰스 4버튼 박스 + 피부전도도(GSR) + PPG,SpO2,체온 동시측정

이벤트에 대한 반응이나 반응시간을 측정하기 위한 세팅입니다. 반응에 대한 반사 및 반응을 측정하기 위한 리스폰 박스와 피부전도도 측정기를 손가락 2개에 연결하고 하나의 손가락에는 PPG(맥박) + 산소포화도(SpO2) + 온도가 동시에 측정괴는 센서를 연결하여 동시에 측정할 수 있습니다.



4.  유선 통합 모듈과 GSR사용



유선 통합 모듈과 한께 사용되는 GSR

유선 통합모듈과 연결하여 GSR측정 가능합니다. 이 시스템도 다양한 생체 신호를 유선으로 다양하게 연결하여 동기화 없이 분석 가능합니다.



5. 10-20 EEG 장비에서 GSR 측정



10-20 EEG와 동시에 2채널 ECG,EOG,EMG와 GSR측정

20 채널 뇌파측정기는 EEG와 동시에 2 채널의 EOG 또는 ECG, EMG를 측정하며 동시에 GSR도 함께 측정이 가능합니다.



뇌파 장비와 동시에 GSR 측정

이외 더 다양한 GSR측정장비를 보유하고 있습니다. GSR만 측정하는 장비도 있지만 다양한 생체 신호와 동시에 측정 가능하여 연구의 다양성을 늘릴 수 있습니다.



iWorx의 연구장비는 연구 등급으로 논문에 많이 사용되고 있으며 다양한 연구장비와 교육 설루션을 보유하고 있습니다.



생체신호 측정 장비의 자세한 설명과 견적이 필요하시다면 아래의 연락처로 문의 바랍니다.



항상 최선을 다하겠습니다.



감사합니다.
