[iWorx IX-404] 4Ch Data Acquisition Unit ( 4채널 BNC data recorders ) LabScribe

4Ch Data Acquisition Unit



IX-404는 광범위한 아날로그 증폭기와 함께 사용할 수 있는 4 채널 BNC타입 입력단자가 4개 있는 데이터 리코더입니다. 이 Data Acquisition System은 USB 연결만으로 바로 연구를 실행할 수 있습니다.

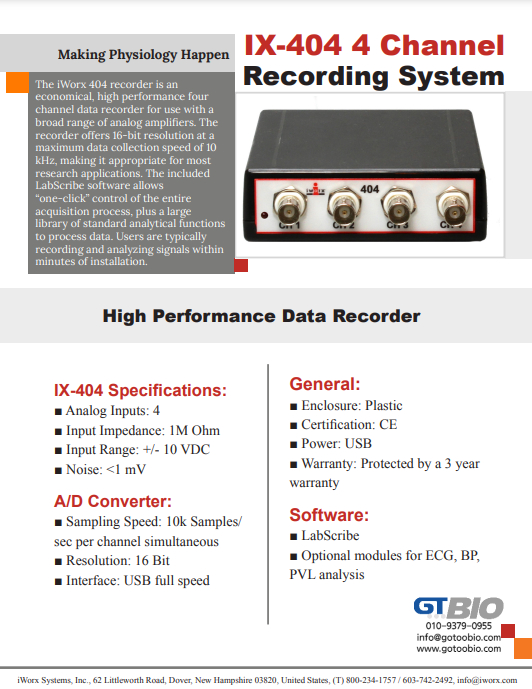

IX-404 카달로그



16비트 A/D 변환기



이 장비는 Daq 역할을 하며 측정 및 분석 소프트웨어인 LabScribe를 한께 제공하고 있습니다. 초당 샘플링은 10,000Hz(10kHz)의 최대수집속도에 16Bit 해상도를 제공하므로 대두분의 연구에 응용 가능합니다.

IX-404 전면



BNC타입 데이터 입력

+/- 10V의 입력을 받아들일 수 있으며 BNC 타입의 생체신호 센서와도 호환가능하며 개발중인장비나 타사의 장비의 Output에서 나오는 데이터를 BNC로 연결하여 받아들일수 있습니다.

IX-404 4채널 BNC 데이터 리코더 후면 디지털 입출력 단자

Digital input 4, Output

4 채널 안에서 여러 장비의 Output을 동시에 입력받아 별도의 장비에서 나오는 신호를 각각 다른 소프트웨어에서 측정한 것을 통합한다거나 이벤트 마커를 이용한 마킹 등의 방법으로 잘라내는 기존의 동기화 방식이 아닌 동일한 소프트웨어에 여러 데이터를 통합하여 측정 및 분석이 가능합니다.



4 lines of digital input and 4 outputs. All digital inputs and outputs are TTL compatible and operate on a 5 Volt range. The digital outputs can each deliver up to 20 mAmperes.

IX-404 납품 사진

IX-404 Specifications

Input
Analog Inputs	4
Input Impedance	1M Ohm
Input Range	+/- 10 VDC
Noise	<1mV
Resolution	16 bit
Speed	10,000 simultaneously
Digital Input/Output
Digital Inputs	4
Digital Outputs	4
Connector	DB9
General
Enclosure	Plastic
Interface	USB
Certification	CE
Power	USB
Software	LabScribe
IX-404	4 channel recorder

LabScribe Software



측정 후 매트랩(Mat), 텍스트(txt), 엑셀(xls), edf 등 다양한 확장자로 저장 가능하여 후 분석은 별도의 프로그램을 응용할 수 있습니다.



자체적인 분석 기능으로 각 센서의 측정값이나 외부 데이터의 값을 즉시 분석하고 보고서를 작성할 수 있습니다.



연결 가능한 iWorx의 BNC 센서

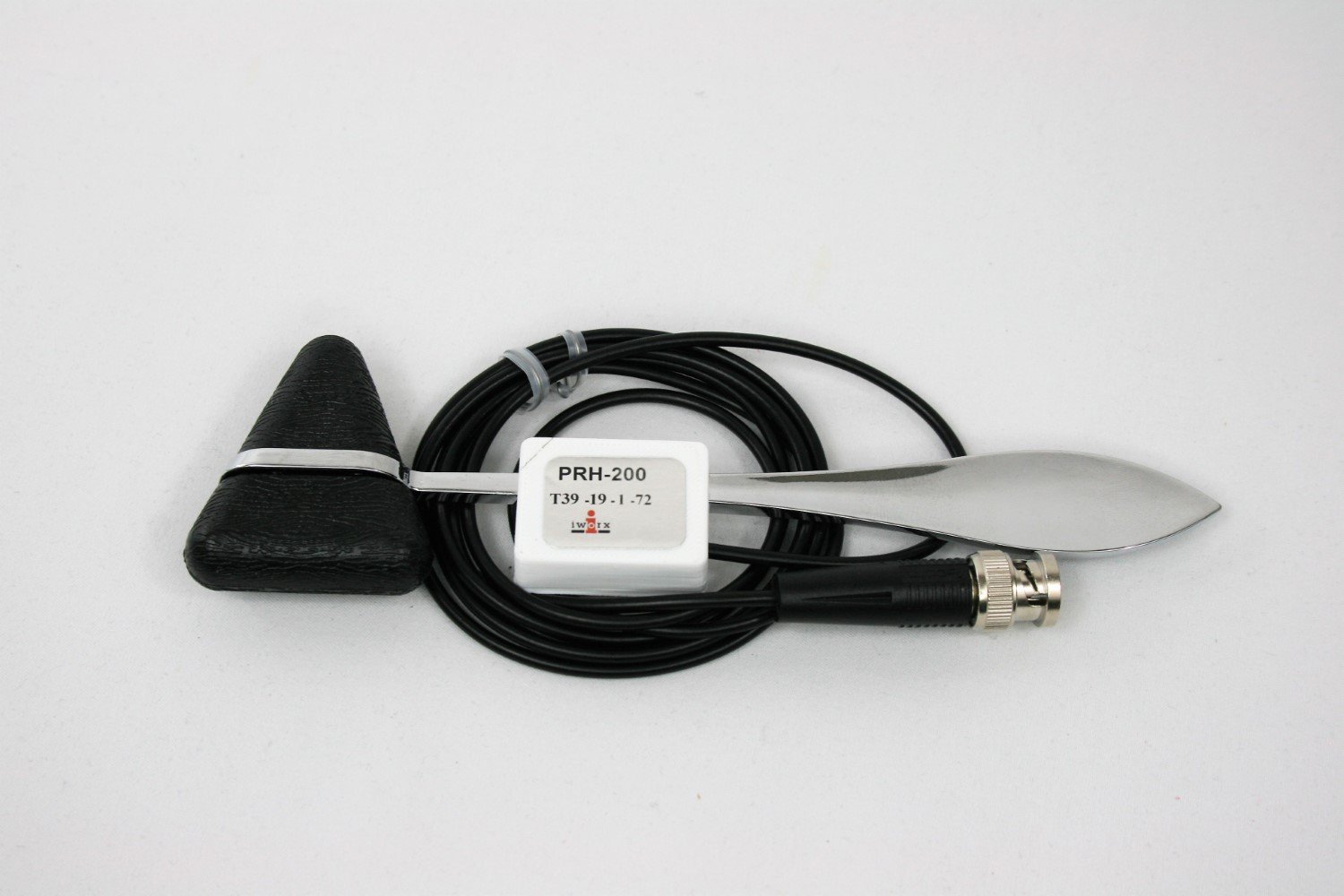

Patellar Reflex Hammer with a BNC connector

Patellar Reflex Hammer with a BNC connector

Taylor Hammer는 의사와 간호사가 사용하는 가장 일반적인 유형의 Reflex Hammer입니다.



Taylor reflex hammer with a piezo sensor attached to perform reflex measurements and record strike magnitude.
The Threshold of the impact needed to elicit a response can be determined by measuring the amplitude of the strike.



Pulse Plethysmograph (Piezo Crystal) with BNC connector

Pulse Plethysmograph (Piezo Crystal) with BNC connector

BNC 연결만으로 바로 사용 가능한 PPG 센서로 크기가 작고 모든 레코더 입력에 직접 연결되므로 보조 전원이 필요하지 않습니다. 응용 프로그램에는 말초 압력 펄스 및 Korotkoff 소리 및 작은 동물의 호흡 활동 측정이 포함됩니다.



Respiration Monitor (piezo crystal) with BNC Connector

Respiration Monitor (piezo crystal) with BNC Connector

호흡 사이클 및 호흡수를 측정하기 위한 가슴을 감싸는 벨트 방식의 센서로 동물용과 사람용으로 구분됩니다.

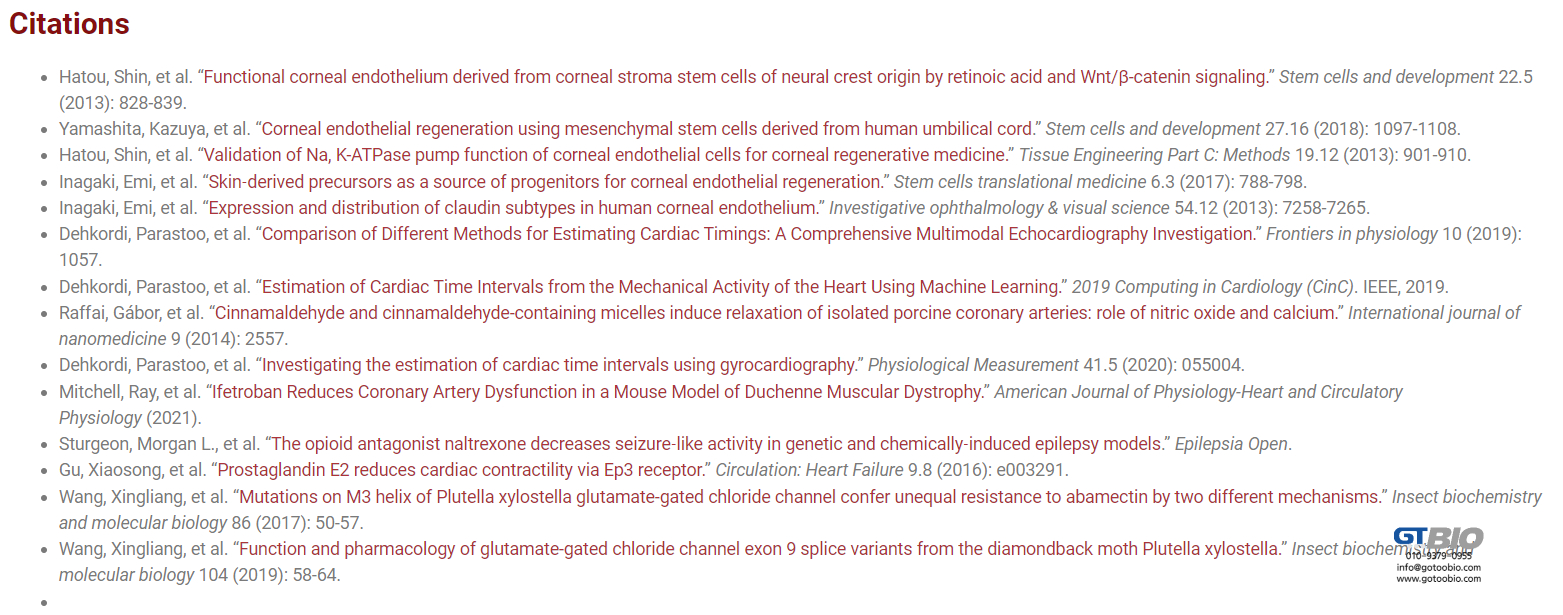

IX-404 논문 인용
